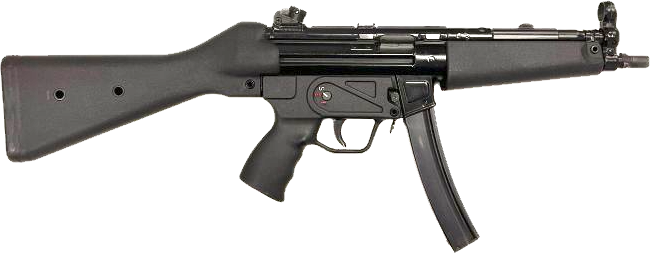

Heckler & Koch MP5

Heckler & Koch MP5 njemačka je kratka strojnica kalibra 9×19 mm koja puca iz zatvorenog zatvarača na odgođenom sustavu bravljenja valjcima. U službi je od 1966. godine, a danas je u više od 80 država koriste policijske i specijalne postrojbe.
Heckler & Koch MP5

Opis

Heckler & Koch MP5 njemačka je kratka strojnica kalibra 9×19 mm Parabellum. Naziv dolazi od njemačke riječi Maschinenpistole 5, a razvijena je šezdesetih godina prošlog stoljeća na temelju puške G3 iste tvrtke. Od 1966. godine u službi je i otada je ostala u proizvodnji više od pola stoljeća. Tvrtka navodi da je dostupna u više od 100 izvedbi, a koristi je više od 80 država.

Najveća tehnička posebnost MP5 jest to što puca iz zatvorenog zatvarača, što je među kratkim strojnicama rijetkost. Većina modela njezina doba, poput Walthera MPL, Uzija, švedskog modela K i Sterlinga, radila je iz otvorenog zatvarača. Zatvoreni zatvarač poboljšao je preciznost u odnosu na tadašnje kratke strojnice, a mehanizam za to preuzet je iz pušaka: odgođeni sustav bravljenja valjcima.

MP5 je građena modularno. Kućište je zavareno od štancanog čeličnog lima, a obarački sklop od polimera može se izvaditi vađenjem dvaju ili triju svornjaka i zamijeniti drugim. Izvedbe se međusobno razlikuju uglavnom oblikom usadnika, ukupnom duljinom i vrstom obaračkog sklopa. Dijelovi mehanizma za okidanje gotovo su u potpunosti zamjenjivi s većim puškama tvrtke Heckler & Koch, pa se pri prelasku s kratke strojnice na pušku mora promijeniti samo izbacivač.

Slavu je stekla zahvaljujući dvjema operacijama: oslobađanjem talaca iz zrakoplova Lufthanse u Mogadišu 1977. i napadom britanske postrojbe SAS na iransko veleposlanstvo u Londonu 1980. U svijetu postrojbi za borbu protiv terorizma MP5 je desetljećima bila mjerilo za usporedbu, sve dok njezinu ulogu u mnogim slučajevima nisu preuzele puške na platformi AR-15.

Karakteristike

Kućištezavareno od štancanog čeličnog lima (stamped sheet steel).
Sustav radaodgođeni sustav bravljenja valjcima (roller-delayed blowback) uz zatvoreni zatvarač. Valjci u glavi zatvarača zaključavaju se u udubine na stražnjem dijelu cijevi, a nosač zatvarača u kojem je povratna opruga giba se višestruko brže od glave.
Ležište metkas plitkim žlijebovima (flutes) kroz koje dio plinova struji oko čahure i olakšava njezino izvlačenje.
Cijevhladno kovana i slobodno uležištena (free-floating), sa šest žljebova i desnim navojem 1:10. Ušće ima tri istaka (three-lug) za pričvršćivanje prigušivača.
Ručka za napinjanjepomaknuta pod kutom od 45 stupnjeva i ne giba se pri paljbi.
Obarački sklopod polimera, odvojiv od kućišta. Birač paljbe ima tri ili četiri položaja. Oznaka SEF odnosi se na izvedbu sa sigurnosnim, poluautomatskim i automatskim položajem, a oznaka 0-1-3-5 na izvedbu sa sigurnosnim, poluautomatskim, rafalnim s tri metka i automatskim položajem. Sila okidanja iznosi 30 N.
Ciljnicimušica sa štitnikom i okretni dioptarski ciljnik (rotary drum diopter) s četiri otvora različitih širina. Tvornički su regulirani za streljivo s punom metalnom oblogom od 8 g na 25 m, a okretanje bubnja ne mijenja točku pogotka, za razliku od pušaka.
Spremnikdvoredni. Prvi su spremnici bili ravni, a zakrivljeni spremnik od 30 metaka uveden je 1977. godine. Dva se spremnika mogu spojiti dodatnom stezaljkom.

Upotreba

Njemačka je MP5 uvela 1966. godine u saveznu policiju, graničnu policiju i specijalne postrojbe. Danas je koristi više od 80 država. Među korisnicima su njemačka postrojba GSG 9, britanski SAS, američki mornarički SEAL-ovci i postrojba Delta Force. Londonska Metropolitan Police njome naoružava policajce koji čuvaju Downing Street broj 10, a čak je i Švicarska garda u Vatikanu ima u naoružanju. Američka mornarica koristi prigušenu izvedbu MP5SD-N2.

Zatvoreni zatvarač MP5 donio je preciznost koja je za kratke strojnice bila neuobičajena. Ponašanje mehanizma najbolje pokazuju ispitivanja civilnih izvedbi koje rade na istom sustavu. SP5 s cijevi od oko 200 mm postigla je brzinu od 411 m/s sa standardnim streljivom sa zrnom od 8,0 g i 436 m/s s jačim streljivom +P. Ispitivač je pogađao čelične ploče promjera 20 cm na 64 m i smanjenu čeličnu siluetu na 91 m.

Kraća SP5K u istom je ispitivanju postizala skupine od pet hitaca prosječno oko 38 mm na 23 m, a s nekim streljivom manje od 25 mm. Radila je bez zastoja sa svim ispitanim vrstama streljiva, od podzvučnih do jačih. Drugi ispitivač zabilježio je kod modela SP5K-PDW skupine ispod 51 mm na 23 m, bez ijednog zastoja, uključujući i s teškim streljivom za rad s prigušivačem.

Posebno mjesto ima izvedba MP5/10 za kalibar 10 mm Auto, izrađena za FBI i većim dijelom isporučena njegovoj postrojbi Hostage Rescue Team. Imala je zadršku zatvarača u otvorenom položaju, standardni rafal od tri metka, navoj na ušću za prigušivač i polugu za izbacivanje spremnika, a izrada joj je prekinuta 2000. godine.

Kategorija oružja

Kategorija A

Prema Zakonu o nabavi i posjedovanju oružja građana (NN 94/18, čl. 7. st. 1.) oružje kategorije A je zabranjeno vatreno oružje. Ovo oružje u tu kategoriju spada jer:

  • je automatsko vatreno oružje

Nazivi i oznake

Naziv MP5 skraćenica je od njemačkog Maschinenpistole 5. U razvoju je oružje nosilo oznaku HK54, odnosno Projekt 64, po godini početka rada, a jedan izvor navodi i oznaku HK 64. Slovo i broj iza naziva označavaju izvedbu: A1 ima stražnji poklopac s ušicom za remen, namijenjen prikrivenom nošenju, A2 ima fiksni polimerni usadnik, A3 teleskopski usadnik, A4 fiksni usadnik s četveropoložajnim obaračkim sklopom, a A5 teleskopski usadnik s istim sklopom.

Oznaka SD dolazi od njemačke riječi Schalldämpfer (prigušivač zvuka). Ukupan broj izvedbi ovisi o načinu brojanja: jedan izvor navodi 29 izvedbi osnovnog dizajna bez kopija, drugi 21 osnovnu inačicu u razdoblju od 1966. do 2019., a tvrtka sama govori o više od 100 verzija u proizvodnji.

Povijest razvoja

Odgođeni sustav bravljenja valjcima nastao je na kraju Drugoga svjetskog rata, kad su inženjeri tvrtke Mauser pojednostavili jurišnu pušku Sturmgewehr uvođenjem tog sustava u model StG 45. Konstrukcija je zatim stigla u Španjolsku, u tvrtku CETME, a prototip LV-50 Ludwiga Vorgrimmlera prethodnik je puške G3. Tvrtku Heckler & Koch 1949. godine osnovala su trojica bivših Mauserovih inženjera, Edmund Heckler, Theodor Koch i Alex Seidel. Njemačka vojska 1959. je prihvatila njihovu pušku G3, koju je kasnije koristilo više od 40 država, s gotovo sedam milijuna proizvedenih primjeraka.

Rad na kratkoj strojnici započeo je 1964. godine. Na njoj su radila četiri inženjera tvrtke, Helmut Baureuter, Manfred Guhring, Tilo Möller i Georg Seidl, a uzor je bila smanjena puška G3. Prvi su korisnici 1966. godine bili njemačka savezna policija, granična policija i specijalne postrojbe, a izvori navode da je od tada u neprekinutoj službi. Prva je serija koristila ravni spremnik, a zakrivljeni spremnik od 30 metaka uveden je 1977.

Obitelj je rasla tijekom sedamdesetih godina. Izvedba SD s integriranim prigušivačem uvedena je 1974. godine, iako jedan izvor navodi 1976. Iste su godine uvedeni četveropoložajni obarački sklop i izvedbe A4 i A5. Skraćena izvedba K dobila je 1976. godine oznaku MP5K. Tvrtka Hofbauer 1978. izradila je izvedbu MP5K ugrađenu u aktovku (Spezialkoffer). Pojavile su se i izvedbe MP5/10 i MP5/40 za kalibre 10 mm Auto i .40 S&W, a 1999. godine tvrtka je predstavila lakšu i jeftiniju kratku strojnicu UMP s jednostavnijim slobodnim zatvaračem. Obje su ostale u proizvodnji.

Odgođeni sustav bravljenja valjcima

Kad se metak opali, glava zatvarača nije kruto zaključana, nego su u njoj valjci koji se oslanjaju na udubine u stražnjem dijelu cijevi. Prema opisu, oko 25 posto sile plinova djeluje na produžetak cijevi, a 75 posto na zaporni element (locking piece). Nosač zatvarača giba se otprilike četiri puta brže od glave zatvarača, i tako se otvaranje zatvarača odgađa dok tlak u cijevi ne padne.

Mauser je takav sustav nazivao “polu-zaključanim” (halbverriegel), a Heckler & Koch naziva ga “zaključanim valjcima, odgođenim trzajem”. Tehnički je, međutim, riječ o odgođenom, a ne zaključanom sustavu. Isti su sustav koristili i SIG 510, puške obitelji CETME i španjolski laka strojnica Ameli.

Ležište metka ima plitke žlijebove kroz koje dio plinova struji oko čahure i olakšava njezino izvlačenje, pa na ispaljenim čahurama ostaju prepoznatljivi uzdužni tragovi. Ručka za napinjanje pomaknuta je pod kutom od 45 stupnjeva i ne giba se pri paljbi.

Mogadišu 1977. i operacija Nimrod

Prvi veliki ispit MP5 doživjela je u listopadu 1977. Zrakoplov Lufthanse “Landshut” otet je 13. listopada, a njemačka postrojba GSG 9 napala ga je u Mogadišu u noći s 17. na 18. listopada. Tri su otmičara poginula. Postrojba je, među ostalim, koristila MP5.

Svjetsku slavu donijela joj je operacija Nimrod u Londonu. Naoružana skupina zauzela je iransko veleposlanstvo 30. travnja 1980., a napad britanskog SAS-a počeo je šestog dana opsade u 19:23. U napadu je sudjelovalo oko 35 pripadnika postrojbe B Squadron, naoružanih pištoljima Browning Hi-Power i MP5. Standardnih MP5 nije bilo dovoljno, pa je više vojnika nosilo kratku izvedbu MP5K, a dvojica prigušenu MP5SD. Operacija je trajala 17 minuta, petorica od šestorice napadača su ubijena, a šestoga su uhvatili. Slike vojnika s MP5 obišle su svijet.

Slava s tih operacija prenijela se i na platno: MP5 se pojavljuje u filmovima Predator, Die Hard i Matrix. Smatra se mjerilom za kratke strojnice, iako tu ulogu danas često preuzima puška AR-15.

Licencna proizvodnja i klonovi

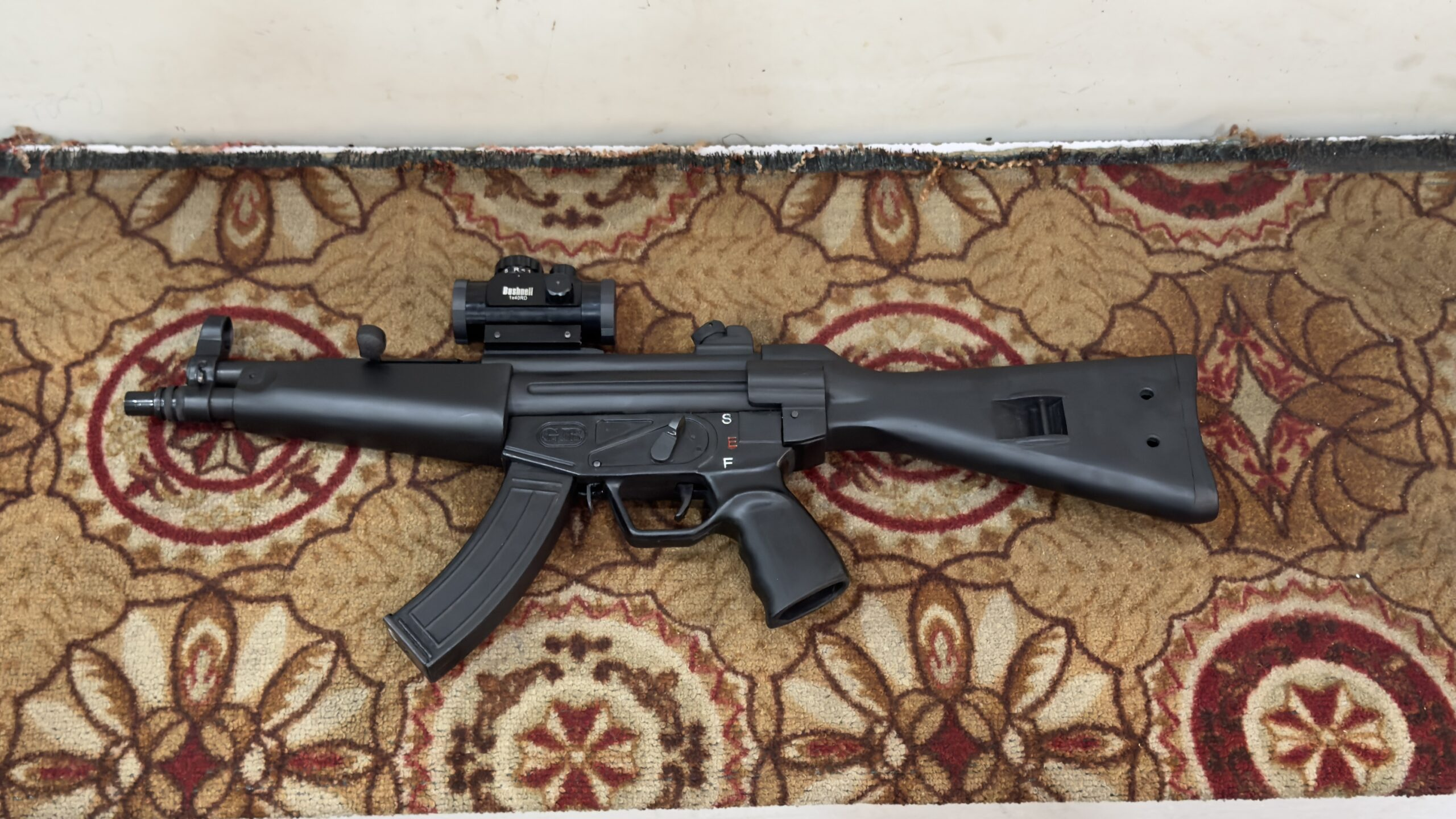

MP5 su po licenci izrađivale Grčka, Turska, Ujedinjeno Kraljevstvo, Pakistan i Francuska. Bez licence su je izrađivale Kina i Sudan. MP5 je u proizvodnji više od 50 godina, a izvori se razilaze oko broja država koje je koriste: jedan navodi više od 65, drugi više od 80. Brojke o ukupnoj proizvodnji tvrtka drži tajnom.

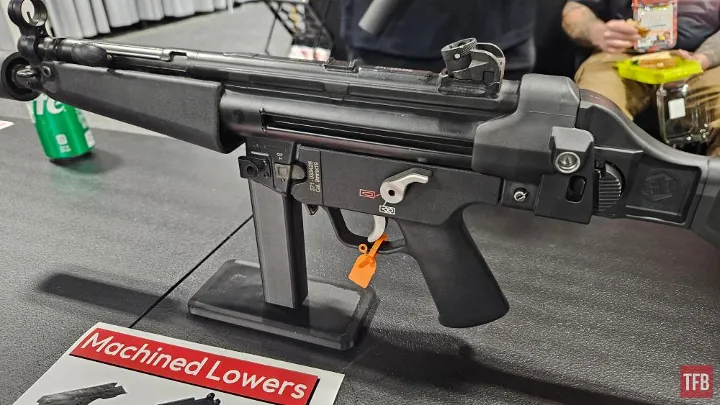

Turska tvrtka MKE izrađuje klonove civilne namjene, među njima Z-5P, Z-5K i Z-5RS, a 2024. godine pojavili su se klonovi SDS MAC 5 i MAC 5K, izrađeni u suradnji tvrtki MKE i Mertsav na obnovljenom alatu tvrtke Heckler & Koch.

Civilne izvedbe

Za američko je tržište Heckler & Koch izradio poluautomatsku inačicu HK94 s cijevi od 420 mm, a zatim pištolje SP89 i SP89K, koji se po zakonu računaju kao pištolji. Uvoz je završio nakon zabrane iz 1994. godine. Tvrtka je kasnije vratila pištolje SP5 i SP5K, koji se izrađuju na istoj proizvodnoj liniji u Oberndorfu kao i automatske MP5.

SP5K gotovo je identična kopija MP5K, ali bez okomitog rukohvata, s naslonom za ruku i produžetkom koji štiti od plamena na ušću. Prednji dio kućišta ne drži se okomitim klinom, nego se uklapa na policu u kućištu, a unutra su ugrađeni višepramenasta opruga udarne igle, izmijenjen profil lica zatvarača i pojačana ploča nosača valjaka. U odnosu na stariji SP89 ima polimerno kućište obaračkog sklopa i uklonjivu Picatinny šinu na kućištu. Obarač pištolja SP5 ispitivač je opisao kao dug, s vidljivim prelaskom hoda i nejasnim prekidom, ali je pohvalio promijenjen, obostrano dostupan birač paljbe, kojim je riješena dugogodišnja zamjerka na ergonomiju MP5.

Inačice

MP5A1izvedba bez usadnika, sa stražnjim poklopcem i ušicom za remen, namijenjena prikrivenom nošenju.

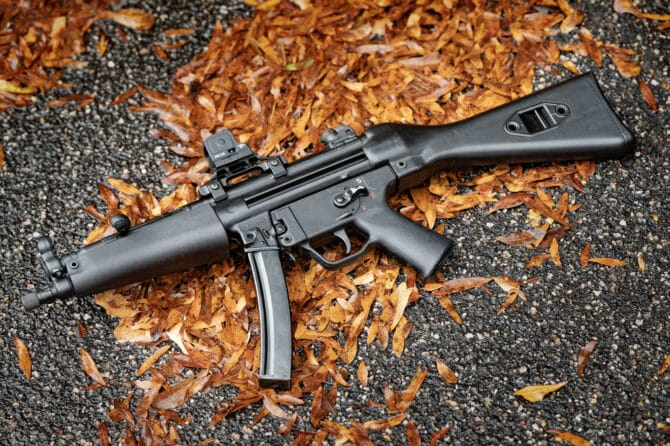

MP5A2standardna izvedba s fiksnim polimernim usadnikom.
MP5A3izvedba s teleskopskim usadnikom.
MP5A4izvedba s fiksnim usadnikom i četveropoložajnim obaračkim sklopom, uvedena 1974. godine.
MP5A5izvedba s teleskopskim usadnikom i četveropoložajnim obaračkim sklopom, uvedena 1974. godine.
MP5Nizvedba s obaračkim sklopom Navy, obostranim biračem paljbe sa slikovnim oznakama i cijevi s tri istaka, koju koristi američka mornarica.
MP5Kskraćena izvedba bez usadnika, s okomitim rukohvatom, skraćenim zatvaračem i kućištem te cijevi koja ne dopušta pričvršćivanje dodataka na ušću. Predviđena je za prikriveno nošenje, uključujući i prijenosni kovčeg.
MP5K-PDWskraćena izvedba s preklopnim usadnikom i cijevi s tri istaka, namijenjena kao oružje za osobnu zaštitu (personal defense weapon).

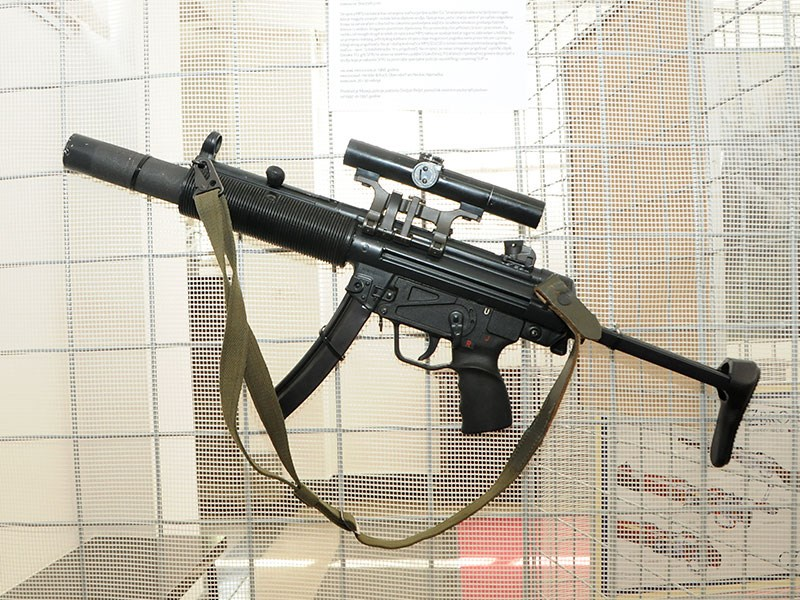

MP5SDizvedba s integriranim, odvojivim prigušivačem i cijevi s 30 otvora promjera 2,5 mm, koja smanjuje brzinu zrna, pa radi sa standardnim streljivom. Prvi prigušivač bio je od aluminija s metalnom mrežom i nizom pregrada, a izvedba SD-N2 ima prigušivač od nehrđajućeg čelika tvrtke Knights Armament.
MP5/10 i MP5/40izvedbe za kalibre 10 mm Auto i .40 S&W, sa zadržkom zatvarača u otvorenom položaju i prozirnim spremnicima od 30 metaka. Izrada je prekinuta 2000. godine.
HK94poluautomatska izvedba za američko civilno tržište, s cijevi od 420 mm.
SP89 i SP89Kpoluautomatski pištolji za američko civilno tržište; SP89 sliči na MP5K.
SP5 i SP5Ksuvremeni poluautomatski pištolji tvrtke Heckler & Koch izrađeni na istoj liniji kao i MP5.
